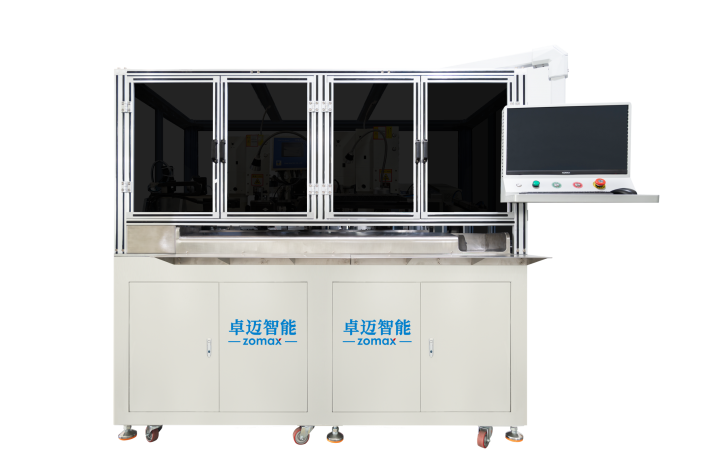

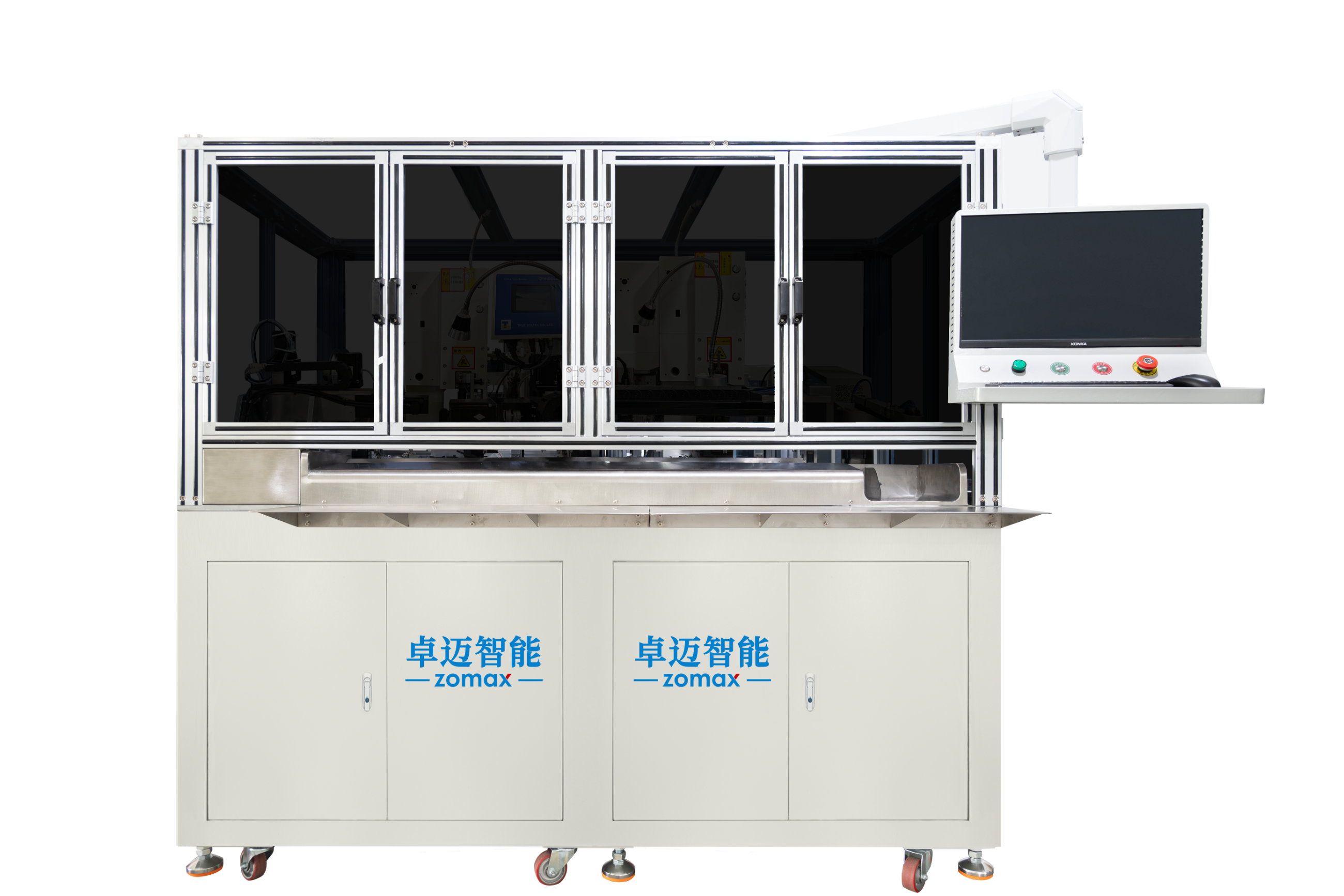

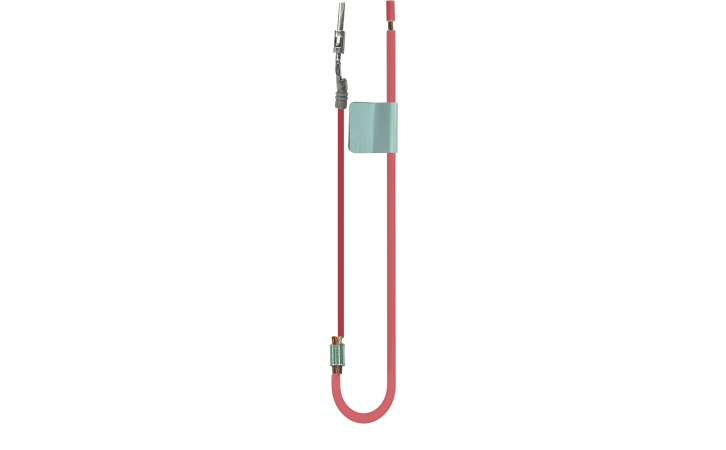

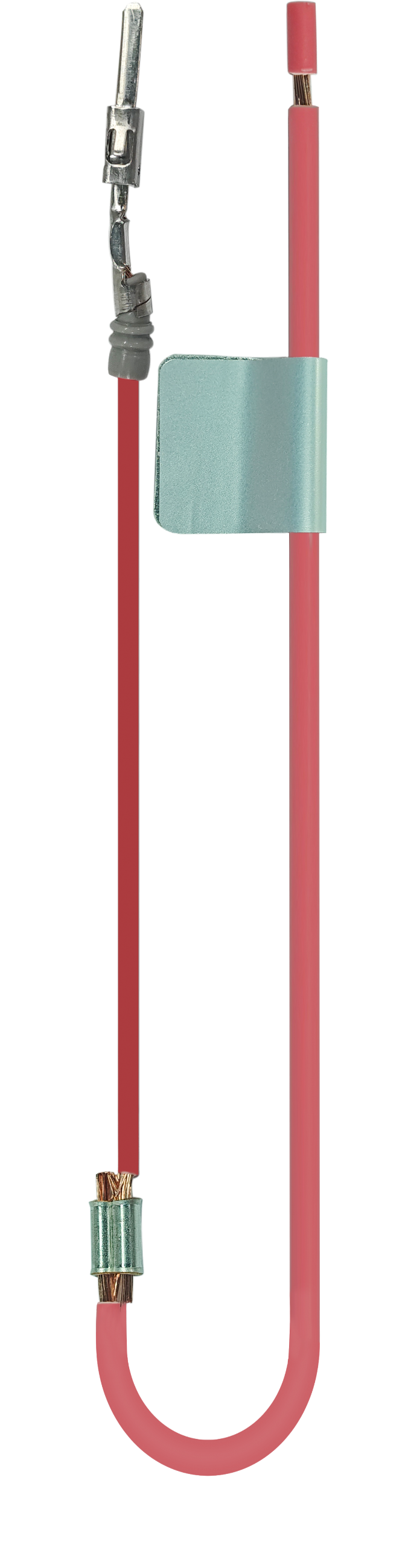

ZM038DJ雙線單頭穿防水栓對接端子機，主要應用于汽車內部線束加工，自主設計，更換物料方便，可穿防水栓可貼標，可加裝MES系統組件。
l 設備效率700pcs/h（L=150mm）。
l 每條線掃碼對應保存壓接參數。
l 端子壓接高度檢測、保存。
l 本設備主要應用于汽車的內部連接線加工。
l 最短可加工70mm的線。
l 防水栓模組上料獨立控制，更穩定。
l 防水栓采用先穿后剝的方式，減少飛絲。
l 端子機采用一體化鑄鐵，堅固耐用。
l 端子機一體化鑄鐵，堅固耐用，壓接精度高。
l 自主研發設計，軟硬一體，支持系統維護升級。
l 可加裝壓力檢測、CCD視覺檢測、安全防護罩、輸線收料帶、MES系統等組件。
產能效率：700pcs/h（L=150mm）
加工線徑：0.3-2.5 mm2；
剝皮長度：前剝10 mm，后剝14 mm
壓著能力：2-4T
裁線長度：70-9999 mm
切斷精度： ＜100mm±0.5 ；＞100mm±1mm
壓接行程：30/40 mm
設備重量：400kg
長寬高：1800*800*1860mm
電源氣源：220V 50/60Hz；0.5-0.6Mpa
操作方式：人機交互系統
動力系統：12套匯川伺服+2套伺服端子機。
運動系統：臺灣上銀/TBI。
氣動元件：日本SMC/臺灣亞德客。
傳動軸承: 日本NSK。
電磁閥: 日本SMC/臺灣亞德客。
人機界面 :維控/威綸。
控制系統: ARM + EtherCAT 總線控制。
