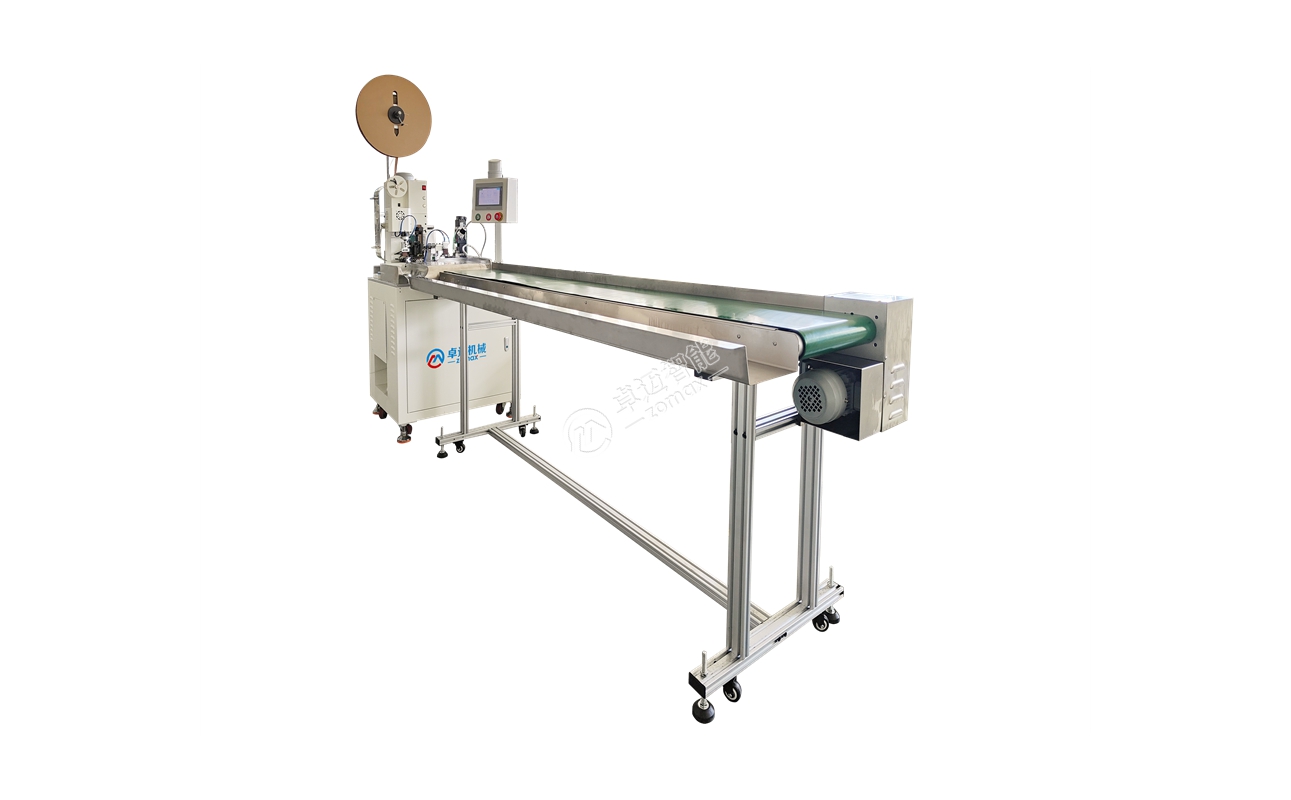

ZM-018H全自動單頭端子壓接機 產能4000條/小時；1:橫式卡模和直式卡模均能使用，并且能夠快速調換使用。2:可完成線材的兩端裁斷,剝皮,打端子 ，也可半剝。3:線材裁切長度，剝皮長度，包膠深度等參數均采用觸摸屏數控, 易學易懂，簡單學習便可以熟練操作。
全自動裁線、剝皮、壓接端子、剝皮可全剝/半剝，產能4000pcs/h。
剝皮處可選裝扭線沾錫功能，設備更全面，功能更強大。
超過800mm長的線，可加裝輸送帶。
采用全伺服電機，裁線剝皮平移打端，均采用伺服控制，可精確到0.01，滿足客戶高端需求。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、機器異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。

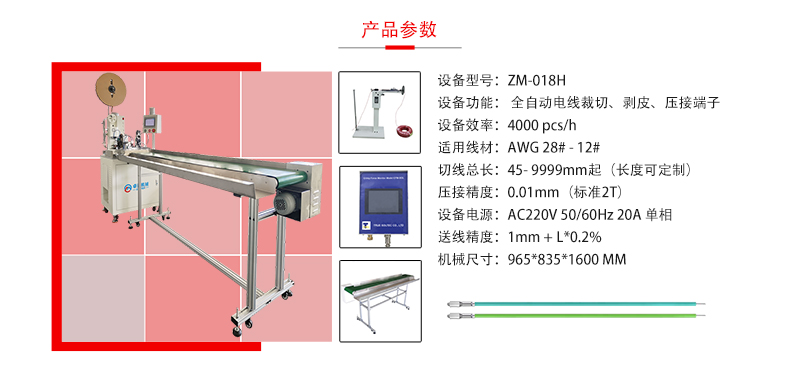

型號 Model | ZM-018H | ZM-018H |
功能 Function | 全自動切線、剝皮、單端壓端子，另一端可全剝、可半剝 | Fully automatic wire cutting, stripping, single end crimping terminal, the other end can be fully stripped, can be half stripped |
產能 Capacity | 4000 條/小時 | 4000 pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG28#-12# | AWG28#-12# |
切斷長度 Cut length | 45-9999mm | 45-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L965*W835*H1860(mm) | L965*W835*H1860(mm) |
產能:2600條/小時(長度300mm內)
功能:全自動切線、剝皮、單端壓端子，另一端可全剝、可半剝
加工范圍:AWG28#-AWG12#
切斷長度:45-9999mm
電源:AC220V 50/60Hz 20A
切斷精度∶調整范圍0.5mm+切斷長度x0.2%以下
壓著能力︰標準2TON(鑄件超靜音離合2.0T端子機)
機械尺寸:965L*835W*1860H(MM)
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
