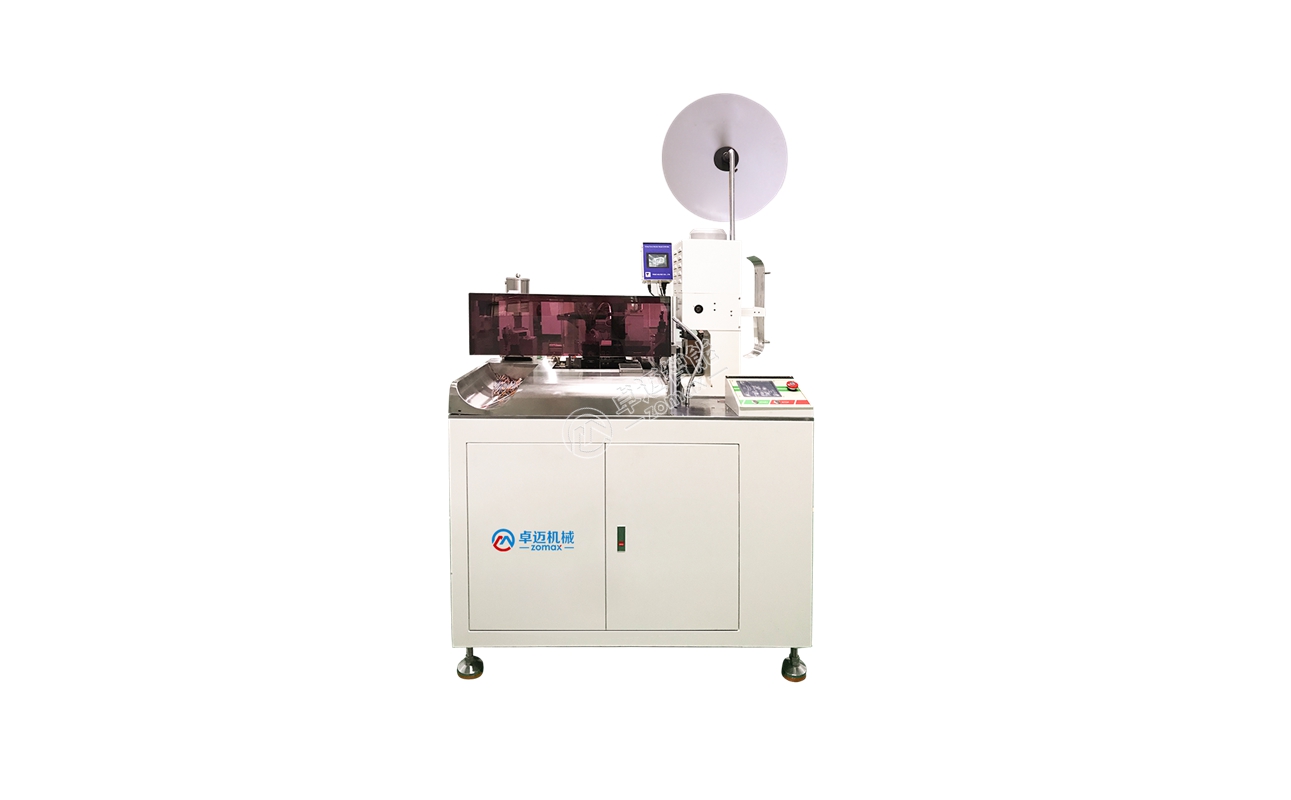

ZM-901全自動多芯線沾錫打端機，產能1200pcs/h；可完成多芯線的全自動裁線、剝外皮、剝內皮、壓端子、沾錫ZM-901采用三菱電機、SMC氣缸等核心進口部件，性能穩定，效率可達1000套/小時（2芯300mm），可用于加工外直徑3-7mm、內芯線20-28#、內線芯數量2芯-13芯范圍內的線束。本設備剝皮長度有限制，外皮27-120mm；內皮0-8mm。可加工線束總長為120mm起，使用國標220V電壓，切斷精度在0.5mm+0.2L%以

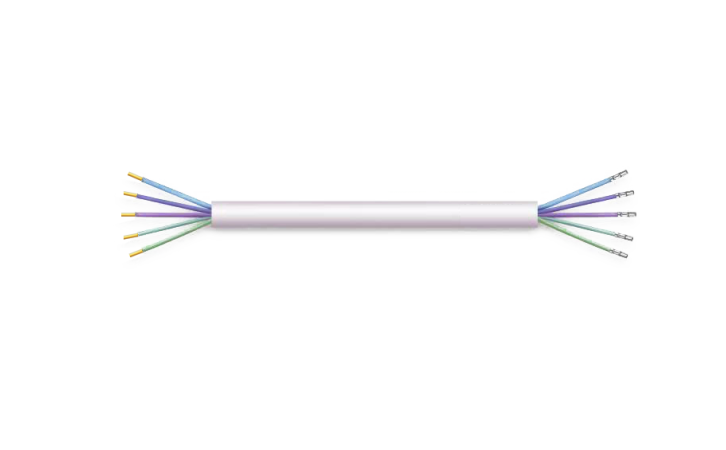

全自動多芯線（護套線）裁切、剝外皮、內芯切平、剝內皮、A端打端子、B端扭線沾錫
用壓力可調的分線夾把多芯線的線芯排列整齊，確保內皮不會損傷 。
切平之后再剝皮、壓端子(內線芯數量2P-13P)，可確保端子壓著精度。
壓著的端子是排在同一直線上(區別于扇形)，端子插入膠殼后整齊美觀。
可選配日本索璐壓力檢測系統，曲線分析壓接效果，壓接不良時觸發報警停機。
效率高，速度快！效率達 1200 pcs/h（1500mm 線，5 芯線）。
卡模結構簡單，并且能夠快速調換使用。
線材裁切長度，剝皮長度，包膠深度等參數均采用觸摸屏數控, 易學易懂，簡單學習便可以熟練操作。
可以將大量替代勞動力，使工廠不再嚴重依賴人工，可節省4-5人。
型號:ZM-901
剝外皮+剝內皮+壓端子+沾錫
功能:多芯線全自動裁線、剝外皮、剝內皮、壓端子、沾錫
加工范圍:外直徑3-7mm；內芯線28#-20#
內線芯數量:2芯-13芯
切斷長度:120-9999mm
切斷精度:調整范圍0.5mm+切斷長度x0.2%以下
電源:AC220V 50/60Hz 20A
剝皮長度:外皮16-120mm；內皮0-8mm(視芯線大小及數量而定）
壓著能力:標準2TON(鑄件超靜音離合2.0T端子機)
機械尺寸:L1200*W900*H1560(mm)
電機部分：
英威騰電機、自研端子機電機與減速機三相電機、步進電機
機械零部件：
臺灣上銀導軌、臺灣上銀絲杠、凱越振動盤
氣動元件：
亞德客氣動接頭、亞德客/SMC氣缸、SMC調壓閥(套)氣壓表、SMC氣閥、SMC過濾器、臺灣普士達氣管
電子元器件：
臺灣創維觸摸屏(彩屏)、歐姆龍感應器、施耐德/正泰斷路器、施耐德/正泰漏電開關、臺灣明緯電源開關、安可雷光纖放大器
壓力管理系統：
智能伺服端子壓力檢測系統
