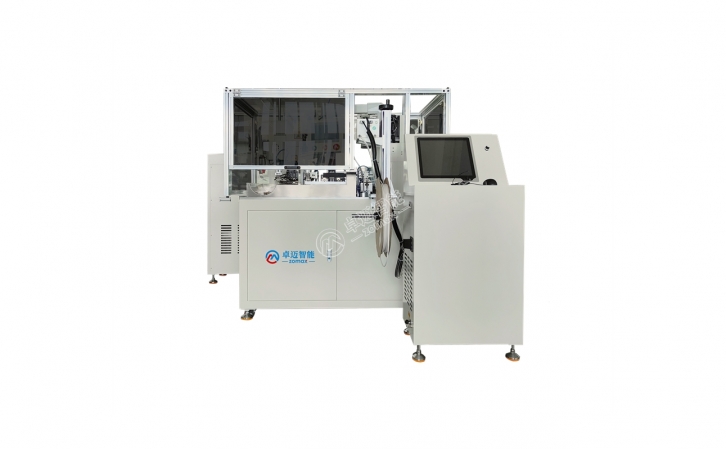

ZM-028R全自動雙端打端雙穿號碼管打標機；1400pcs/h；全自動電線切斷、剝皮、雙端壓著、單端壓著、雙端穿套熱縮管、激光打標印字。三菱伺服電機，更精準更穩定，壽命更長。可選多種方式印字方式，激光，噴墨。可加裝壓力管理系統和視覺檢測系統。

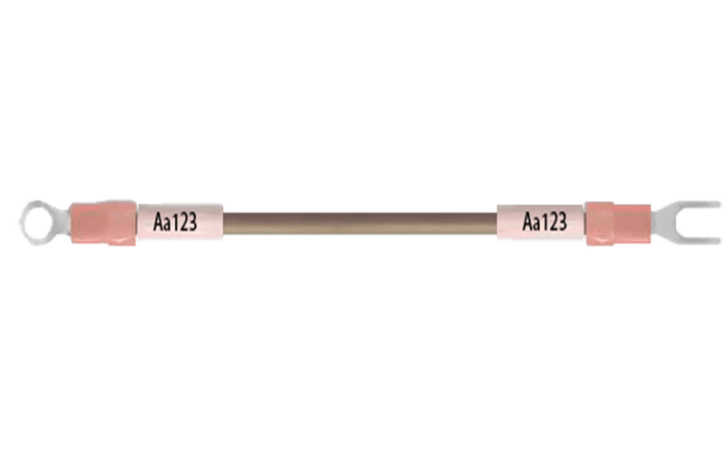

全自動裁切、剝皮、扭線壓接絕緣端子、 號碼管的裁切、打標記（激光或噴墨)、單端穿套管并定位熱縮
可壓接管狀絕緣端子，壓接時可選擇單次下壓或二次壓接，確保壓接質量。
在號碼管上加編碼的方式有“噴墨”或“激光雕刻”兩種選擇。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、機器異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
型號 Model | ZM-028HNS | ZM-028HNS |
功能 Function | 全自動電線切斷、剝皮、雙端壓著、單端壓著、雙端穿套熱縮管、激光打標印字 | Automatic wire cutting, stripping, double-end pressing, single-end pressing, double-end threading heat-shrinkable tube, laser marking and printing |
產能 Capacity | 1000 條/小時 | 1000 pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2； AWG24#-AWG12# | 0.3-2.5mm2； AWG24#-AWG12# |
切斷長度 Cut length | 75-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L965*W835*H1860(mm) | L965*W835*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
