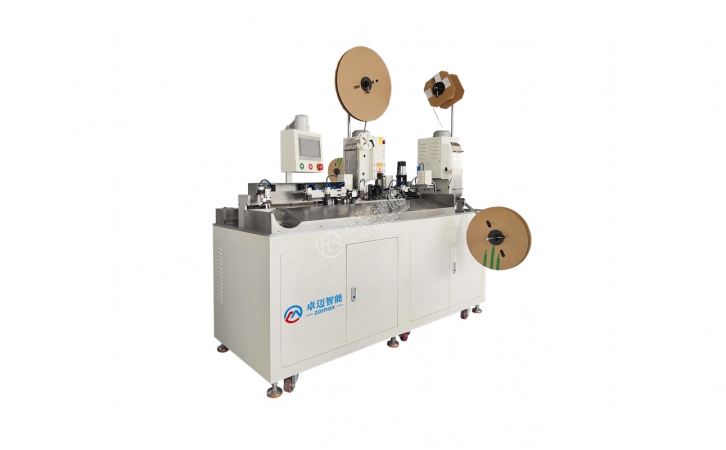

ZM-068全自動雙端穿熱縮管端子機（i 型） 950pcs/h；功能特點：合適AWG10#-16#的線束，支持非標定制加工線束可長可短，最短可達80mm，最長可根據需求自定義設置采用伺服控制傳動，壓接和傳動精度更高可實現雙端裁線剝皮、壓接端子、套熱縮管、定位熱縮、激光打標印字產能可達700套/H

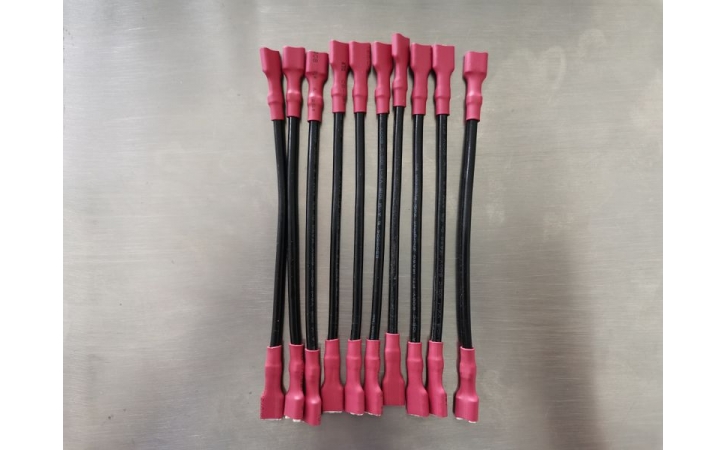

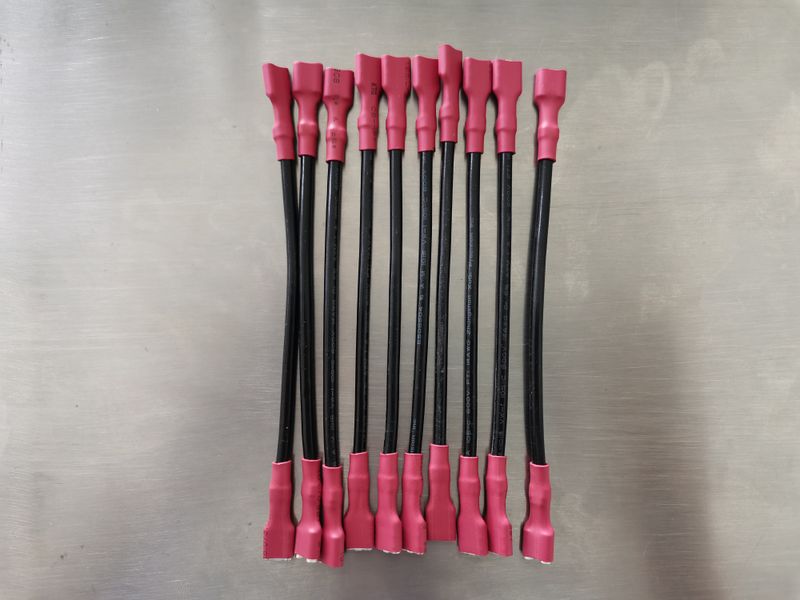

全自動電線裁切、剝皮、雙端壓著、雙端穿熱縮管、雙端定位烘烤。
熱縮管可指定位置進行定位烘烤，成品線束美觀一致。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
型號 Model | ZM-068 | ZM-068 |
功能 Function | 電線雙端裁剝、雙端壓著、裁切熱縮管、雙端穿熱縮套管、 定位熱縮、B端打標 | Fully automatic wire cutting, stripping, single end sheathing, crimping, pulling sheathing to specified position |
產能 Capacity | 850 條/小時 | 850 pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG10#-16# | AWG10#-16# |
切斷長度 Cut length | 80-9999mm | 80-9999mm |
切管長度 Cut tube length | 15mm-30mm | 15mm-30mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 3.0KW | 3.0KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1800L*900W*1860H | 1800L*900W*1860H |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
